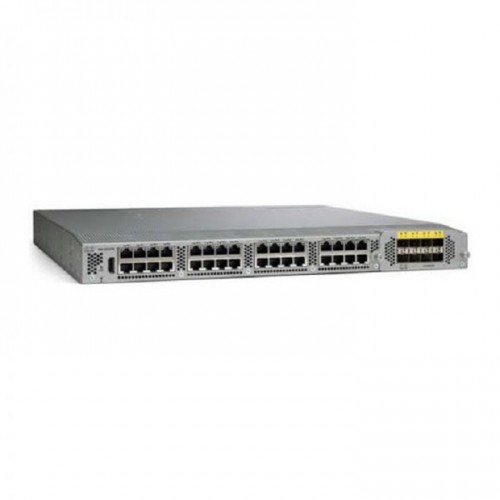

Commutateur Cisco N2K-C2232TM-E Nexus série 2000

Description produit et aperçu technique

Cisco Cisco N2K-C2232TM-E Type de spécification Cisco Nexus 2232TM-E Interfaces hôtes d'extension de structure 32 Type d'interface hôte d'extension de structure Ports 1/10GBASE-T : connecteurs RJ‑45 Interfaces de structure d'extension de structure Module de liaison montante : 8 x 10 Gigabit Ethernet SFP+ inclus Type d'interface de structure d'extension de structure Fibre : émetteur-récepteur d'extension de structure Cisco (FET-10G) et optique SFP+ (SFP-10G-SR, SFP-10G-SR-S, SFP-10G-LR et SFP-10G-LR-S) Cuivre : câbles en cuivre Twinax passifs 10 Gigabit Ethernet SFP+ (SFP-H10GB-CU1M, SFP-H10GB-CU3M et SFP-H10GB-CU5M) et câbles en cuivre Twinax actifs (SFP-H10GB-ACU7M et SFP-H10GB-ACU10M) Câbles AOC : SFP-10G-AOC1M, SFP-10G-AOC2M, SFP-10G-AOC3M, SFP-10G-AOC5M, SFP-10G-AOC7M et SFP-10G-AOC10M Câbles de dérivation AOC : QSFP-4X10G-AOC1M, QSFP-4X10G-AOC2M, QSFP-4X10G-AOC3M, QSFP-4X10G-AOC5M, QSFP-4X10G-AOC7M et QSFP-4X10G-AOC10M Câbles de dérivation en cuivre : QSFP-4SFP10G-CU1M, QSFP-4SFP10G-CU3M, QSFP-4SFP10G-CU5M, QSFP-4x10G-AC7M et QSFP-4x10G-AC10M Distance entre l'extension de structure Cisco Nexus 2000 et le commutateur Cisco Nexus 5000 ou 6000 : jusqu'à 10 km Vitesse de structure 80 Gbit/s dans chaque direction (160 Gbit/s duplex intégral) Surabonnement Performances 4:1 Transfert matériel à FCoE 800 Gbit/s ou 595 mpps FCoE pris en charge jusqu'à 30 m avec câbles de catégorie 6a ou 7 Commutateur parent Cisco Cisco Nexus 5000 Series Cisco Nexus 6000 Series Cisco Nexus 7000 Cisco Nexus 9000 Series Logiciel minimum Logiciel Cisco NX-OS version 5.2(1)N1(1) (Cisco Nexus 5000 Series) Cisco Nexus 6000 Series exécutant Cisco Logiciel NX-OS version 6.0 et ultérieure Cisco NX-OS version 6.2(2) (série Cisco Nexus 7000) Logiciel Cisco NX-OS version 6.1 (série Cisco Nexus 9000) Dimensions (H x L x P) 1,72 x 17,3 x 17,7 pouces (4,37 x 43,94 x 44,96 cm) Poids 18,5 lb2 (8,4 kg2) Indicateur et spécifications du port Environnement Température de fonctionnement : 32 à 104 F (0 à 40 C) Température hors fonctionnement : -4 à 158 F (-20 à 70 C) Humidité : 5 à 95 pour cent (sans condensation) Altitude : 0 à 10 000 pieds (0 à 3 000 m) Alimentation électrique N2200-PAC-400W, N2200-PAC-400W-B et N2200‑PDC‑400W Plateau de ventilation N2K-C2232-FAN et N2K-C2232-FAN-B Puissance de fonctionnement d'entrée typique 210 W à 30 M, 240 W à 100 M (maximum 300 W) Courant d'entrée 2,15 A (typique) ; 2,65 A (maximum) Remarque : Courant d'entrée indiqué pour 110 V ; diviser par 2 pour 220 V. L'alimentation augmentera lors de la mise sous tension CA pendant une fraction de seconde au-delà de cette valeur nominale. Courant de sortie 17 A (typique) ; 20,9 A (maximum) Dissipation thermique 796 BTU/heure (typique) ; 981 BTU/heure (maximum) Conformité réglementaire Les produits doivent être conformes aux marquages ​​CE conformément aux directives 2004/108/CE et 2006/95/CE. Sécurité UL 60950-1 CAN/CSA-C22.2 No. 60950-1EN 60950-1 IEC 60950-1AS/NZS 60950-1GB4943 CEM : émissions 47CFR Part 15 (CFR 47) Classe A AS/NZS CISPR22 Classe A CISPR22 Classe A EN55022 Classe A ICES003 Classe A VCCI Classe A EN61000-3-2 EN61000-3-3 KN22 Classe A CNS13438 Classe A EMC : Immunité EN50082-1 EN61000-6-1 EN55024 CISPR24 EN300386 KN série 61000-4 RoHS Le Cisco Nexus 2148T est RoHS-5 conforme, et les Cisco Nexus 2224T, 2248TP, 2232PP, 2248PQ, 2232TM et 2232TM-E sont conformes à RoHS-6. Normes de construction d'équipement réseau (NEBS) Les Cisco Nexus 2248TP, 2248TP-E et 2232PP répondent aux normes NEBS niveau 3 (révision matérielle 3). Fonctionnalités de couche 2 Jonctions VLAN de couche 2 Encapsulation VLAN IEEE 802.1Q Technologie Cisco EtherChannel sur les liaisons montantes PortChannel sur les ports de serveur sur les plates-formes Cisco Nexus 2200 Hachage PortChannel avancé Trames Jumbo sur tous les ports (jusqu'à 9 216 octets) Pause des trames (Priority Flow Control [PFC] et IEEE 802.3x) VLAN privés (promiscuous uniquement sur les liaisons montantes) Local réplication multicast sur la plateforme Cisco Nexus 2200 (8 000 entrées) Auto-négociation vers 1000BASE-T ; duplex intégral sur les interfaces hôtes DCB Ethernet amélioré (Cisco Nexus 2232PP) Qualité de service (QoS) Couche 2 IEEE 802.1p (classe de service [CoS]) 8 files d'attente matérielles par port (plates-formes Cisco Nexus 2200) ou 4 files d'attente matérielles par port (Cisco Nexus 2148T) Configuration de la QoS par port Contrôle local sur la plate-forme Cisco Nexus 2200 (64 policers) Confiance CoS Seuil de chute configurable sur les plates-formes Cisco Nexus 2200 File d'attente de sortie à priorité stricte Planification basée sur le port de sortie : Weighted Round Robin (WRR) Haute disponibilité Alimentations et modules de ventilateur remplaçables à chaud et remplaçables à chaud Redondance de l'alimentation 1:1 Gestion du trafic de liaison montante via le hachage Cisco EtherChannel ou l'épinglage de port statique VPC pour une connectivité active-active à double hébergement sur deux Cisco Nexus 5000 ou VPC des commutateurs de la série 6000 pour une connectivité de carte réseau directe à double hébergement sur deux Cisco NExus 2000 Series Fabric Extenders ISSU Sécurité Classification locale (256 entrées de liste de contrôle d'accès [ACL]) Gestion Gestion des extensions de structure à l'aide de la gestion intra-bande LED de localisation et de balise à l'avant et à l'arrière du châssis (les balises de localisation à l'avant et à l'arrière du châssis aident à réduire les erreurs lorsque l'équipement est réparé) LED de localisation et de balise par port Syslog Simple Network Management Protocol versions 1, 2 et 3 (SNMP v1, v2 et v3) Prise en charge améliorée de SNMP MIB Prise en charge XML (NETCONF) Surveillance à distance (RMON) Cisco Discovery Protocol versions 1 et 2 Source Cisco Switched Port Analyzer (SPAN) sur les ports du serveur Auto-test à la mise sous tension (POST) Cisco Generic Online Diagnostics (GOLD) : Ethernet Tests de diagnostic de démarrage complets CiscoWorks Cisco Data Center Network Manager (DCNM) ; la gamme Cisco Nexus 2000 est gérée via le commutateur Cisco Nexus parent à l'aide de DCNM et de SNMP standard, d'une interface XML et d'une interface de ligne de commande (CLI) MIB de configuration ENTITY-MIB IF-MIB FABRIC-EXTENDER MIB CISCO-ENTITY-EXT-MIB CISCO-ENTITY-FRU-CONTROL-MIB CISCO-ENTITY-SENSOR-MIB CISCO-ETHERNET-FABRIC-EXTENDER-MIB MIB de surveillance RMON-MIB Normes industrielles IEEE 802.1p : priorisation CoS IEEE 802.1Q : marquage VLAN IEEE 802.3 : Ethernet IEEE 802.3ae : Ethernet 10 Gigabit SFF 8431 Prise en charge SFP+ IEEE 802.3u Spécification 100BASE-TX IEEE Spécification 802.3ab 1000BASE-T IEEE 802.3an 10GBASE-T 10GBASE-SR 10GBASE-LR RMON SFF-8461 Mots clés : Cisco N2K-C2232TM-E Prix Dubaï Cisco N2K-C2232TM-E Fournisseur Dubaï Cisco N2K-C2232TM-E Vente Dubaï Cisco N2K-C2232TM-E Caractéristiques Dubaï Cisco Produits informatiques Dubaï Cisco Fournitures informatiques Dubaï Cisco IT Store Dubaï Cisco Distributeur Dubaï Cisco Shop Dubaï Cisco Store Dubaï montrer plus
